ガンドリル
ガンドリル（Gun Drill）とは
ガンドリル（Gun Drill）とは、高圧クーラントにて、切粉を排出しながら深孔加工を行うものです。
ガンドリルマシン（Gun Drill Machine）とは文字通り、小銃や猟銃などの銃身に穴をあけるために開発された特殊な機械で、小径の加工が出来、曲がりが少なく、加工速度・精度が優れ、径交差・真円度・円筒度・面粗度が大変優れています。
現在では金型の冷却穴や医療工具の孔明けなど幅広い分野で活躍しています。
TGD200
- 機種
- HITAK
- 穴明方法
- 加工物回転・工具回転方式（両回転方式）
- 加工寸法
- 加工物最大径Φ10～70×250mm
- 穴明長さ
- 穴100mm～300mm（穴サイズΦ1～Φ10）
刃切サイズ表 |
GD-200 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
| 1 |
1.5 |
1.8 |
2 |
2.2 |
2.5 |
| 3 |
3.2 |
3.26 |
3.3 |
3.5 |
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
|
|
|
製品
|
|
高油圧回路φ12 |
|
|
φ650長さ1390
φ15-24ヶ所 |
|
|
φ0.5～φ3.0mm
放射状加工 |
TGD300
- 機種
- HITAK
- 穴明方法
- 加工物回転・工具回転方式（両回転方式）
- 加工寸法
- 加工物最大径Φ100×500mm
- 穴明長さ
- 100mm～500mm（穴サイズΦ2～Φ15）
刃切サイズ表 |
GD-300 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
| 1 |
1.5 |
1.8 |
2 |
2.2 |
2.5 |
| 3 |
3.2 |
3.26 |
3.3 |
3.5 |
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
10.1 |
10.5 |
10.8 |
| 10.9 |
11 |
11.1 |
11.5 |
11.75 |
11.8 |
| 11.9 |
12 |
12.1 |
12.2 |
12.3 |
12.5 |
| 12.7 |
12.9 |
13 |
13.1 |
13.5 |
13.9 |
| 14 |
14.1 |
14.2 |
14.5 |
14.9 |
15 |

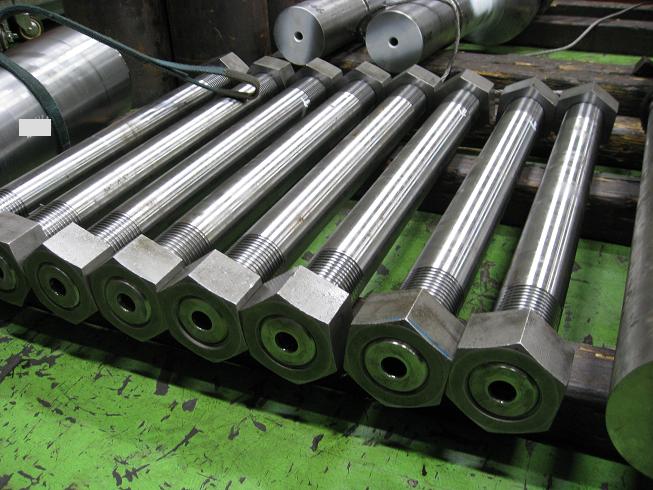

製品
TGD500
- 機種
- GD500
- 穴明方法
- 加工物回転・工具回転方式（両回転方式）
- 加工寸法
- 加工物最大径150mm加工芯高500mm
- 穴明長さ
- 100mm～600mm（穴サイズΦ4～Φ18）
（角材への穴加工、丸棒の偏芯穴の加工もできます）
刃切サイズ表 |
GD-500 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
| 3 |
3.2 |
3.26 |
3.3 |
3.5 |
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
10.1 |
10.5 |
10.8 |
| 10.9 |
11 |
11.1 |
11.5 |
11.75 |
11.8 |
| 11.9 |
12 |
12.1 |
12.2 |
12.3 |
12.5 |
| 12.7 |
12.9 |
13 |
13.1 |
13.5 |
13.9 |
| 14 |
14.1 |
14.2 |
14.5 |
14.9 |
15 |
| 15.1 |
15.3 |
15.5 |
15.8 |
16 |
16.1 |
| 16.2 |
16.3 |
16.5 |
17 |
17.5 |
17.7 |
| 18 |
|
|
|
|
|
FT850
- 機種
- FT850
- 穴明方法
- 加工物固定・工具回転方式
- 加工寸法
- 加工物最大径350mm
- 穴明長さ
- 100mm～1000mm（穴サイズΦ4～Φ25）
（角材への穴加工、丸棒の偏芯穴の加工もできます。Φ4～25）
刃切サイズ表 |
FT850 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
|
|
|
|
|
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
10.1 |
10.5 |
10.8 |
| 10.9 |
11 |
11.1 |
11.5 |
11.75 |
11.8 |
| 11.9 |
12 |
12.1 |
12.2 |
12.3 |
12.5 |
| 12.7 |
12.9 |
13 |
13.1 |
13.5 |
13.9 |
| 14 |
14.1 |
14.2 |
14.5 |
14.9 |
15 |
| 15.1 |
15.3 |
15.5 |
15.8 |
16 |
16.1 |
| 16.2 |
16.3 |
16.5 |
17 |
17.5 |
17.7 |
| 18 |
18.2 |
18.5 |
18.8 |
19 |
19.05 |
| 19.2 |
19.3 |
19.5 |
19.7 |
19.9 |
20 |
| 20.2 |
20.5 |
21 |
21.5 |
22 |
22.5 |
| 23 |
23.5 |
24 |
24 |
25 |
|
TGD1000型
- 機種
- GD1000型
- 穴明方法
- 加工物回転・工具回転方式（両回転方式）
- 加工寸法
- 加工物最大径200mm
- 穴明長さ
- 100mm～1000mm（穴サイズΦ4～25）
刃切サイズ表 |
GD-1000 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
|
|
|
|
|
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
10.1 |
10.5 |
10.8 |
| 10.9 |
11 |
11.1 |
11.5 |
11.75 |
11.8 |
| 11.9 |
12 |
12.1 |
12.2 |
12.3 |
12.5 |
| 12.7 |
12.9 |
13 |
13.1 |
13.5 |
13.9 |
| 14 |
14.1 |
14.2 |
14.5 |
14.9 |
15 |
| 15.1 |
15.3 |
15.5 |
15.8 |
16 |
16.1 |
| 16.2 |
16.3 |
16.5 |
17 |
17.5 |
17.7 |
| 18 |
18.2 |
18.5 |
18.8 |
19 |
19.05 |
| 19.2 |
19.3 |
19.5 |
19.7 |
19.9 |
20 |
| 20.2 |
20.5 |
21 |
21.5 |
22 |
22.5 |
| 23 |
23.5 |
24 |
24 |
25 |
|
MGD800
- 機種
- GD800
- 穴明方法
- 加工物固定・工具回転方式
- 加工寸法
- 加工物最大径Φ130加工芯高210mm
- 穴明長さ
- 100mm～1000mm（穴サイズΦ4～27）
（角材への穴加工、丸棒の偏芯穴の加工もできます）
刃切サイズ表 |
GD-800 |
■刃切サイズ（単位：mm）
| 刃切りサイズ |
|
|
|
|
|
4 |
| 4.15 |
4.2 |
4.5 |
5 |
5.3 |
5.5 |
| 6.2 |
6.32 |
6.5 |
6.98 |
7.5 |
7.4 |
| 7.5 |
7.98 |
8 |
8.1 |
8.5 |
9 |
| 9.5 |
9.9 |
10 |
10.1 |
10.5 |
10.8 |
| 10.9 |
11 |
11.1 |
11.5 |
11.75 |
11.8 |
| 11.9 |
12 |
12.1 |
12.2 |
12.3 |
12.5 |
| 12.7 |
12.9 |
13 |
13.1 |
13.5 |
13.9 |
| 14 |
14.1 |
14.2 |
14.5 |
14.9 |
15 |
| 15.1 |
15.3 |
15.5 |
15.8 |
16 |
16.1 |
| 16.2 |
16.3 |
16.5 |
17 |
17.5 |
17.7 |
| 18 |
18.2 |
18.5 |
18.8 |
19 |
19.05 |
| 19.2 |
19.3 |
19.5 |
19.7 |
19.9 |
20 |
| 20.2 |
20.5 |
21 |
21.5 |
22 |
22.5 |
| 23 |
23.5 |
24 |
24 |
25 |
26 |
| 26.5 |
27 |
|
|
|
|
製品
TG2515
- 機種
- 1500型
- 穴明方法
- 加工物固定・工具回転方式
- 加工寸法
- 加工芯高276×1000mm
- 穴明長さ
- 100mm-1500mm（最大3000mm）
偏芯穴、角材可能。300×500×1500
刃切サイズ表 |
|
■刃切サイズ（単位：mm）
| 刃切りサイズ |
|
|
|
|
|
4 |
| 4.07 |
4.1 |
4.2 |
4.3 |
4.5 |
5 |
| 5.2 |
5.3 |
5.5 |
5.6 |
6 |
6.2 |
| 6.32 |
6.5 |
6.98 |
7 |
7.5 |
7.98 |
| 8 |
8.1 |
8.5 |
9 |
9.5 |
9.9 |
| 10 |
10.1 |
10.5 |
10.8 |
10.9 |
11 |
| 11.1 |
11.5 |
11.75 |
11.9 |
12 |
12.1 |
| 12.2 |
12.3 |
12.5 |
12.7 |
12.9 |
13 |
| 13.5 |
13.9 |
14 |
14.1 |
14.5 |
14.9 |
| 15 |
15.1 |
15.3 |
15.5 |
16 |
16.1 |
| 16.2 |
16.3 |
16.5 |
17 |
17.5 |
17.7 |
| 18 |
18.2 |
18.5 |
18.8 |
19 |
19.05 |
| 19.2 |
19.3 |
19.5 |
19.7 |
19.9 |
20 |
| 20.2 |
20.5 |
21 |
21.5 |
22 |
22.5 |
| 23 |
23.5 |
24 |
24 |
25 |
26 |
| 26.5 |
27 |
|
|
|
|
製品
